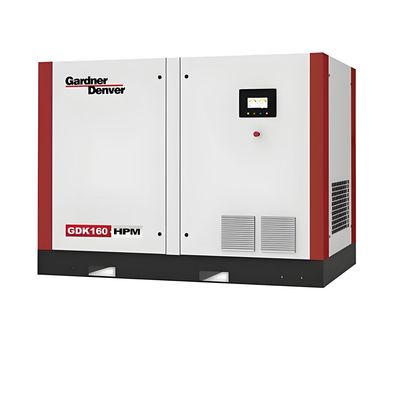

ضاغط هواء حلزوني صغير يعمل بالزيت بقدرة 90-160 كيلو واط، 7-12.5 بار، 13-31.5 متر مكعب/دقيقة

وصف المنتج:

يعتمد ضاغط الهواء اللولبي الزيتي الدقيق GDK90-160KW تقنية لولبية متقدمة، جنبًا إلى جنب مع تصميم عالي الكفاءة وخصائص استهلاك الوقود المنخفض، مصمم خصيصًا للصناعات والتصنيع والبناء وغيرها من المجالات التي تتطلب مصادر هواء مستقرة. تشتهر هذه السلسلة من المنتجات بموثوقيتها العالية، والحفاظ على الطاقة، وحماية البيئة، وانخفاض تكاليف الصيانة، وهي مناسبة لسيناريوهات التطبيقات متوسطة وعالية الجهد.

الميزات الأساسية:

محرك تردد ثابت فعال

تم تجهيز ضاغط الهواء من سلسلة التردد الثابت Grandenford بمحرك غير متزامن ثلاثي الأطوار ومحرك مباشر بالتروس، ويتوافق المحرك مع معيار IEC60034-30 لمستوى كفاءة الطاقة lE3.
تم اختيار المحرك الرئيسي بعناية وفقًا لاحتياجات تطبيق ضاغط الهواء. يمكن لكل من عزم الدوران والحمل تلبية المتطلبات الخاصة
معايير التصميم لتحسين كفاءة المحرك ومعامل الطاقة في ظل ظروف التحميل. يتمتع هذا المعامل المحسن بميزة كفاءة تبلغ حوالي 5٪ مقارنة بالمحركات الأخرى.

إطار المحرك

الإطار وأغطية نهاية المحرك مصنوعة من الحديد الزهر وصب الألومنيوم. يوفر هذا دعمًا أكثر أمانًا للمحامل، مما يضمن خلوصًا متساويًا بين الدوار والمغزل، ويضمن أن مكونات التوصيل المستخدمة متوازية بشكل دائم وتشبه الشفة.

التصميم الكهربائي

تلبي سرعة التصميم وعزم الدوران ومعلمات التشغيل جميع متطلبات تحميل الضاغط. وصلت كفاءة المحرك ومعامل الطاقة إلى المستوى المثالي، والذي يمكن أن يلبي متطلبات حجم الهواء لضواغط الهواء من سلسلة GDK.

المحمل

يوفر محمل العادم الفراغي في نهاية القيادة والمحمل الأسطواني في نهاية العادم دعمًا قويًا لتشغيل ضاغط الهواء. يبلغ متوسط ​​وقت استخدام هذه المحامل كبيرة الحجم 135000 ساعة، وهو ما يعادل 8 أضعاف معيار NEMA. يتم تبريد هذين النوعين من المحامل بواسطة المبرد المتدفق عبر أخدود المحمل، مما يبسط عملية التشحيم.

مادة العزل

يعتمد المحرك عالي الكفاءة من سلسلة GDK عزلًا من الفئة F وارتفاع درجة الحرارة من الفئة B. في ظل ظروف التحميل المستمر، يمكن أن تصل درجة الحرارة المحيطة المسموح بها القصوى إلى 155 درجة مئوية. تعتبر درجة الحرارة أمرًا بالغ الأهمية لعمر المحرك، وهذا الاعتبار الخاص يجعل محركات سلسلة GDK أكثر موثوقية، ولها عمر خدمة أطول، وتتكيف بشكل أفضل مع البيئات القاسية.

درجة الحماية

يعتمد المحرك عالي الكفاءة من سلسلة GDK محركًا مغلقًا بمستوى حماية IP55، مما يمنع بشكل فعال دخول الغبار والرطوبة إلى المحرك، مما يضمن أن المحرك يمكن أن يعمل بشكل طبيعي حتى في البيئات القاسية.

المضيف

المضيف هو الجزء الأساسي من ضاغط الهواء اللولبي. القصد الأصلي من تصميم المضيف هو ضمان الجودة الموثوقة والأداء المستقر والكفاءة التشغيلية العالية، مما لا يقلل فقط من انحرافات التصنيع ولكنه يتيح أيضًا التثبيت الدقيق للمضيف. وبعض المكونات الأخرى في ضاغط الهواء توفر دعمًا وتحكمًا مهمين للتشغيل الموثوق به للمضيف. تعتمد سلسلة GDK90-160 مضيفًا جديدًا عالي الكفاءة، مع تحسن متوسط ​​كفاءة الطاقة بأكثر من 10٪، وتحقق تشغيلًا موثوقًا به على المدى الطويل.

1. يمكن للترتيب الدقيق لنقاط التشحيم أن يوصل زيت التشحيم بشكل فعال إلى الموقع المطلوب، ويحسن الموثوقية، ويقلل من استهلاك الطاقة
2. يتيح تصميم التروس المتقدم نقل طاقة القيادة بكفاءة وموثوقية أكبر
3. يمكن لصندوق التروس المتكامل أن يقلل من فقدان مقاومة الرياح وطول نظام النقل، مما يجعل الأداء أكثر كفاءة والصيانة أكثر ملاءمة
4. يساعد ترتيب المحمل المحسن على تقليل المقاومة وتحسين إدارة الطاقة، وبالتالي تعزيز الموثوقية والأداء
5. لا يتطلب نظام النقل المختوم الخالي من الصيانة صيانة منتظمة ويمكن أن يحميه من التلف الناتج عن الغبار والرطوبة
6. يمكن لملفات تعريف الدوار اللولبي المحسنة أن تحسن بشكل كبير كفاءة الطاقة وحجم العادم، مع تقليل تكاليف الطاقة أيضًا
7. يساعد ترتيب المحمل منخفض الاحتكاك على تحسين كفاءة الطاقة
8. يزيد التشحيم المحسن للتروس من الموثوقية التشغيلية ويقلل من استهلاك الطاقة عن طريق حقن زيت التشحيم بذكاء في منطقة تعشيق التروس
9. تعمل قنوات المدخل والمخرج الانسيابية على تقليل انخفاض الضغط
10. تعمل عملية حقن الوقود المحسنة على تقليل درجة الحرارة وتحسين الكفاءة أثناء عملية الضغط

وضع الإرسال

تعتمد المنتجات من سلسلة تحويل التردد المغناطيسي الدائم GDK المحرك والمضيف نظام محرك مباشر متحد المحور، وهو تصميم أكثر فعالية وموثوقية وقوة. يقلل النقل متحد المحور من الخسائر الميكانيكية للمعدات مثل الأحزمة والتروس. تؤدي طريقة التوصيل متحد المحور إلى كفاءة نقل أعلى. مع الحفاظ على التوافق المحوري الدائم، يتم إغلاق قاعدة الماكينة بالكامل لمنع الشوائب في الهواء وضمان انتقال الطاقة بسلاسة.

نظام سحب الهواء البارد الفعال

مرشح السحب
تبلغ كفاءة مرشح السحب 99.5٪، بدقة تزيد عن 3 ميكرونات. يتم توصيل مرشح السحب وصمام السحب مباشرة، مما يجعل الاستبدال أكثر ملاءمة؛ يقلل صمام السحب المدمج مع الصمام اللولبي من توصيلات خط الأنابيب، ويقلل من نقاط التسرب، ويقلل من مقاومة السحب، ويزيد من كفاءة الشفط، ويحسن كفاءة الضغط.
مرشح هواء مطلي بتقنية النانو فعال مع أداء ترشيح عالي، يستهدف 0.3 ميكرومتر، وهو أكثر من ثلاثة أضعاف المواد المرشحة العادية.

قناة سحب هواء بارد مستقلة
قامت GDK بتصميم قناة سحب هواء بارد مستقلة حديثًا، والتي تتميز بدرجة حرارة سحب أقل، وحجم هواء أكبر، وانخفاض ضغط أقل، وتحسن بشكل كبير من كفاءة المضيف.
تقليل درجة حرارة العادم للآلة بأكملها، وإطالة عمر خدمة خط الأنابيب، وتحسين أداء المبرد بشكل كبير.

نظام التبريد

تعتمد سلسلة GDK ترتيبًا مستقلاً لمبردات الزيت والمبردات اللاحقة. بالمقارنة مع ترتيب المبرد الملحوم التقليدي، فإنه يتجنب فشل المبرد الناتج عن تركيز الإجهاد الحراري عند خط اللحام بسبب معاملات التمدد المختلفة لزيت التبريد والهواء المضغوط، ويطيل عمر خدمة المبرد. استبدال المبرد أكثر ملاءمة، مما يوفر على العملاء تكاليف الاستخدام والصيانة.

• تصميم مجرى هواء مستقل لتبريد الزيت والتبريد الخلفي - يقلب وضع التصميم المتوازي التقليدي، وتركيب تبريد الزيت والتبريد الخلفي بشكل منفصل على جانبين، والقضاء بشكل أساسي على تأثير الإجهاد الحراري والتمدد الحراري
• التركيب الجانبي، مقارنة بالتركيب العلوي، له كفاءة صيانة أعلى بعد البيع
• مجرى الهواء مستقل تمامًا، مما يقلل من استهلاك الطاقة للمروحة مع ضمان أن المكونات الأساسية يمكن أن تحقق تأثير التبريد المطلوب
• لا يؤدي التبريد المتزامن للمكونات الداخلية للوحدة من خلال مجرى الهواء الخلفي إلى التبريد فحسب، بل يوفر أيضًا عزل الصوت وتقليل الضوضاء للآلة بأكملها
• مبرد لاحق بهامش كبير,<10 درجة مئوية CTD (تبريد بالهواء والماء)، يمكن أن يتكيف مع البيئات القاسية نسبيًا، مما يضمن التشغيل العادي للآلة بأكملها في درجة حرارة محيطة تبلغ 46 درجة مئوية

مروحة تبريدالتحكم في السرعة المتغيرة

• تعتمد المروحة منطق التحكم في دلتا النجم لتقليل طاقة تحويل التردد. يتم ربط ثلاث مراوح للتحكم، مما يحسن كفاءة الطاقة للوحدة ويضمن أداء التبريد

التركيب المائل

• يتم تركيب المروحة المبردة بالزيت بشكل قطري فوق المبرد، مما يضمن تدفق هواء التبريد مع توفير مساحة الوحدة بشكل كبير؛ خضع زاوية الإمالة لمحاكاة FEA صارمة لضمان تأثير تبريد أفضل

صيانة من النوع السحب

• يمكن تحريك مروحة التبريد على طول القضيب المنزلق السفلي للصيانة، والتي يمكن تشغيلها بسهولة بواسطة شخص واحد، مما يحسن بشكل كبير من كفاءة خدمة ما بعد البيع للمروحة

مروحة تبريد الشفط

• تقليل درجة حرارة الشفط على سطح المبرد، وتوزيع الهواء بالتساوي على سطح المبرد، وتحسين كفاءة التبريد ونقل الحرارة؛ بالمقارنة مع طرق التبريد بالنفخ، لا يحتوي تبريد الشفط على زوايا ميتة وتأثير تبريد أفضل

نظام الأنابيب

يتم إغلاق جميع مكونات التوصيل في المناطق الرئيسية باستخدام أسطح نهاية حلقة O المطاطية الفلورية

• تتم إزالة إمكانية التسرب بالكامل تقريبًا، ويمكن تكرار التوصيل إلى ما لا نهاية
• إزالة الخلوص المحوري المطلوب للتوصيلات المختومة النموذجية
• المقاومة الكيميائية
• حلقة الختم O هي هيكل إغلاق أكثر فعالية يمنع تسرب الزيت وفقًا لمعايير جمعية مصنعي السيارات الأمريكية. بالمقارنة مع أختام التوصيل الملولبة النموذجية، تزيل طريقة الإغلاق المتقدمة هذه الخلوص المحوري، وسهلة التركيب، ولن تتشوه الأجزاء المتصلة بسبب التثبيت الضيق، مما يحسن بشكل أساسي مستوى منع التسرب.

تعتمد الآلة بأكملها نفس تصميم الشفة - مما يقلل من الأجزاء المعرضة للتلف ويسهل الصيانة.
مكونات الوحدة المقاومة لدرجات الحرارة العالية - بما في ذلك الصمامات اللولبية للسحب وخطوط الأنابيب والمكونات الإلكترونية وما إلى ذلك، كلها تلبي معيار مقاومة درجات الحرارة العالية التي تزيد عن 100 درجة مئوية.
نظام فصل الزيت والغاز

يعتمد قلب فصل الزيت قلب فصل الزيت من النوع المطوي + اللف المصمم خصيصًا، والمصنوع من مواد ألياف خاصة متعددة الطبقات ومعززة على مرحلتين. تبلغ مساحة الفصل الكبيرة، ومعدل التدفق البطيء، وتأثير الفصل الممتاز، وعمر الخدمة الطويل، ودقة 0.5 ميكرون، مما يضمن أن محتوى زيت العادم للوحدة أقل من 3 جزء في المليون.

تصميم قلب فصل الزيت المتكامل المبتكر لأنابيب الإرجاع الثانوية، مما يلغي الحاجة إلى صيانة منفصلة لأنابيب الإرجاع الثانوية، وتقليل ارتفاع الوحدة، وتحسين كفاءة خدمة ما بعد البيع.
منصة إنترنت الأشياء لضاغط الهواء iConn

تهدف منصة إنترنت الأشياء لضاغط الهواء iConn إلى تزويد العملاء بإدارة البيانات في الوقت الفعلي لأنظمة الهواء المضغوط براحة البال، وبالتالي زيادة استقرار وحدتهم. في الوقت نفسه، من خلال رؤى وتحليل البيانات الضخمة، فإنه يساعد Grundfos والعملاء على تحسين الخدمات باستمرار وتحسين كفاءة الإنتاج.

تشمل مكونات منصة إنترنت الأشياء

الأجهزة - بالنسبة للآلات الجديدة، يمكن توفير وحدة تحكم مزودة بصندوق بيانات مضمن كمعيار في المصنع؛ بالنسبة للوحدات الموجودة في سوق ما بعد البيع، يمكن تثبيت الأجهزة الطرفية لتوصيل وقراءة معلومات وحدة التحكم

• الاتصال - نقل البيانات من وحدات التحكم والأجهزة الطرفية إلى السحابة عبر شبكة 4G
• البرامج - بما في ذلك منصة الإدارة الداخلية لـ Grundfos ومنصة العميل المستخدمة من قبل المستخدمين النهائيين، وكلاهما يتضمن إصدارات الويب والتطبيقات
• فريق الدعم الفني
• وظيفة Chinandenfu IoT Platform iConn

تقرير معلمات تشغيل الوحدة ووظيفة الإبلاغ

• مراقبة حالة تشغيل الوحدة في الوقت الفعلي، وإنذارات الأعطال، وإشعارات الأحداث
• تحليل تشخيصي لاستهلاك الطاقة والموثوقية لتشخيص المشكلات بناءً على التحليل التنبؤي
• مجال التطبيق

الصناعة التحويلية: السيارات، المعالجة الميكانيكية، صب الحقن، الرش، إلخ

• الأغذية والأدوية: التعبئة والتغليف، التعبئة، النقل الهوائي (مع المعالجة اللاحقة المطلوبة)
• صناعة الإلكترونيات: SMT تركيب السطح، تصنيع الأدوات الدقيقة
• أخرى: التعدين والبناء والمنسوجات وما إلى ذلك
• وظائف ومواصفات المنتج

التعبئة والشحن:

تغليف المنتج:

يأتي ضاغط الهواء اللولبي الزيتي الدقيق في صندوق من الورق المقوى المتين مع صورة المنتج والمواصفات المطبوعة على الخارج. في الداخل، يتم تغليف المنتج بشكل آمن بإدخالات من الرغوة لمنع أي تلف أثناء النقل.
الشحن:
وقت الشحن القياسي لدينا هو 3-5 أيام عمل. للشحن السريع، يرجى الاتصال بفريق خدمة العملاء لدينا. نقوم بالشحن عبر شركات نقل موثوقة مثل UPS و FedEx و USPS ونوفر رقم تتبع لراحتك.
الأسئلة الشائعة:

س: ما هو اسم العلامة التجارية لهذا المنتج؟

ج: اسم العلامة التجارية لهذا المنتج هو Aipu.
س: ما هو رقم طراز هذا المنتج؟
ج: رقم طراز هذا المنتج هو ضاغط الهواء اللولبي الزيتي الدقيق.
س: أين صنع هذا المنتج؟
ج: هذا المنتج مصنوع في الصين.
س: هل لهذا المنتج أي شهادات؟
ج: نعم، هذا المنتج معتمد من قبل ce.ul.
س: ما هو الحد الأدنى لكمية الطلب لهذا المنتج؟
ج: الحد الأدنى لكمية الطلب لهذا المنتج هو 1 قطعة.
س: هل سعر هذا المنتج قابل للتفاوض؟
ج: نعم، سعر هذا المنتج قابل للتفاوض.
س: ما هي تفاصيل التعبئة والتغليف لهذا المنتج؟
ج: تفاصيل التعبئة والتغليف لهذا المنتج هي حاوية.
س: ما هي مدة التسليم لهذا المنتج؟
ج: مدة التسليم لهذا المنتج هي 10 أيام.
س: ما هي شروط الدفع لهذا المنتج؟
ج: شروط الدفع لهذا المنتج هي tt.
س: ما هي قدرة التوريد لهذا المنتج؟
ج: قدرة التوريد لهذا المنتج هي 10000 طن / سنة
