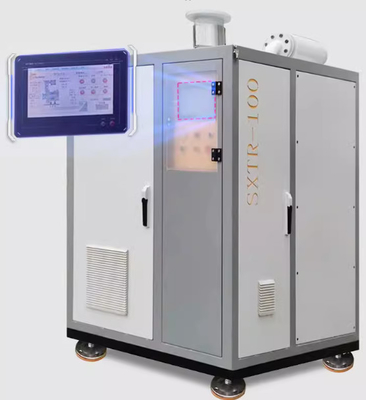

لمحة عامة عن النظام
هذا النظام المتقدم يجمع بين العديد من التقنيات المتطورة لتحقيق أداء و كفاءة استثنائية:
محامل الرافعة المغناطيسية: يتم تعليق الدوار على نظام محامل مغناطيسي نشط ، مما يلغي التواصل الميكانيكي والخسائر المرتبطة بالاحتكاك.هذا يسمح الدوار للدوران في سرعات عالية للغاية مع استهلاك طاقة ضئيلة.

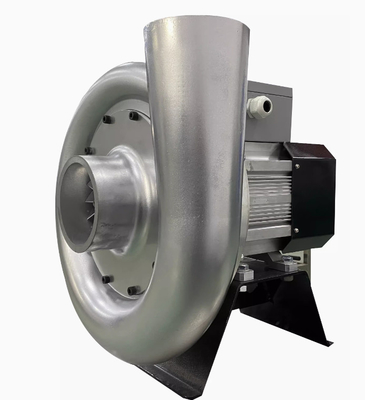

محرك المغناطيس الدائم عالي السرعة: يوفر محرك المغناطيس الدائم (PM) عالي السرعة القوة الدافعة للمنفخ.توفر محركات PM كفاءة أعلى بكثير وكثافة الطاقة مقارنة بمحركات الحث التقليدية.
محرك التدفق الثلاثي: يحتوي المحرك على تصميم شفرة ثلاثي الأبعاد فريد يخلق نمط تدفق معقد ومتعرج.هذه الهندسة "تيرني التدفق" تحسين خصائص تدفق الضغط، مما يؤدي إلى زيادة الكفاءة الديناميكية الهوائية وتقليل الخسائر.
الارتباط المباشر: يتم ربط محرك PM مباشرة بالدراجة ، مما يلغي الحاجة إلى علبة التروس أو محرك الحزام.هذا يبسط تصميم النظام العام ويحسن كفاءة نقل الطاقة.
الفوائد الرئيسية
توفير الطاقة وكفاءة عالية
محرك المغناطيس الدائم عالي السرعة ومحرك التدفق الثلاثي عالي الكفاءة مرتبطان مباشرة.
أكثر من 30% توفير الطاقة من مروحة جذور التقليدية.
توفير الطاقة أكثر من 20% من المضخة الطرد المركزي متعددة المراحل.
توفير طاقة أكثر من 10% من المضخة الطرد المركزي عالية السرعة ذات المرحلة الواحدة.
ضوضاء منخفضة
تبني تكنولوجيا التوازن الذاتي ، فإن كمية الاهتزاز في محمل التنقل المغناطيسي هي أقل من محمل التقليدي وبدون اصطدام.في نفس الوقت لاتخاذ تصميم التخفيف النشط، التشغيل المستقر، اهتزاز الجسم صغير جدا، ضوضاء المروحة في 80dB (A) أو نحو ذلك.
بدون صيانة
تصميم متكامل، هيكل مثبت على الزلاجة، وسهولة التثبيت، مفتاح واحد لبدء وإيقاف. التشغيل اليومي، خالية من الصيانة الميكانيكية، تحتاج فقط إلى استبدال الفلتر.
التحكم الذكي
اعتمادا على PLC + GPRS / 3G / 4G ، يمكن أن تراقب حالة تشغيل المروحة في الوقت الحقيقي ، وتدرك التنظيم الذكي لحجم الرياح وضغط الرياح وسرعة الدوران ، إلخ.وكذلك التحكم في الوضع اليدويفي حالة الفشل، يمكن أيضا إصلاح عن بعد وتصحيح الأخطاء.
| سلسلة المنتجات | 50 | GF 75 | GF100 | GF 125 | 150 جنيه | GF175 | 200 جنيه | GF 250 | 300 جنيه | GF350 | GF 400 |
| قوة المحرك (كيلوواط) | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 |
| الزخم (kPa) | معدل تدفق المدخل (m3/min) 1atm 20°C | ||||||||||
| 40 | 55 | 86 | 110 | 156 | 168 | 208 | 219 | 270 | 323 | 425 | 443 |
| 50 | 50 | 74 | 100 | 132 | 149 | 185 | 198 | 247 | 297 | 375 | 396 |
| 60 | 43 | 64 | 85 | 113 | 127 | 158 | 169 | 210 | 253 | 320 | 356 |
| 70 | 37 | 55 | 74 | 99 | 111 | 140 | 148 | 184 | 222 | 280 | 312 |
| 80 | 33 | 49 | 65 | 86 | 97 | 120 | 129 | 160 | 193 | 240 | 271 |
| 90 | 28 | 44 | 57 | 75 | 84 | 105 | 112 | 139 | 167 | 210 | 235 |
| 100 | 40 | 52 | 68 | 77 | 96 | 102 | 127 | 153 | 190 | 215 | |
| 110 | 71 | 88 | 95 | 118 | 142 | 175 | 199 | ||||
| 120 | 66 | 82 | 88 | 110 | 132 | 165 | 185 | ||||
| 130 | 124 | 152 | 165 | ||||||||
| 150 | 148 | ||||||||||
| الأحجام ((ملم) | 1700×1500×1480 | 1850 × 1700 × 1780 | 2150 × 1750 × 1700 | 2370 × 2260 × 2080 | |||||||
| الوزن (كيلوغرام) | 800 | 1000 | 1200 | 1350 | 1500 | 1800 | 2000 | 2500 | 2800 | 3200 | 3500 |
عندما لا تتطابق شروط استخدام المنفخة مع الجدول أعلاه ، فإن الحاجة إلى تحويل الأداء ،شركتنا يمكن أن تصميم غير قياسي وفقا لمتطلبات المستخدم لتلبية الاحتياجات المحددة للمستخدمين من مختلف ظروف العمل.
التكنولوجيا الأساسية مع حقوق الملكية الفكرية المستقلة - تصميم المحامل المغناطيسية وتكنولوجيا التحكم
مع حقوق الملكية الفكرية المستقلة من 5 درجات من الحرية تقنية تحريك المغناطيسية تحمل، يمكن أن تضمن أنه عندما يتم تشغيل المعدات،يمكن أن يرتفع نظام الدوار بالقوة الكهرومغناطيسيةيضمن جهاز التحكم أكثر من 10000 مرة من اكتساب الإشارة في الثانية ويعطي إشارات تصحيح في الوقت الحقيقي بالتزامن لضمان ارتفاع مستقر للدوران عالي السرعة.
مع نظام إمدادات الطاقة الزائدة والحاملات الحماية لتحقيق الحماية المتعددة، لن يسبب أي ضرر بسبب فشل الطاقة المفاجئ أو إغلاق خطأ.
أجهزة تحكم ذات محرك تحريك مغناطيسي
